網站編輯:華盈非晶合金變壓器有限公司 │ 發表時間:2020-09-21

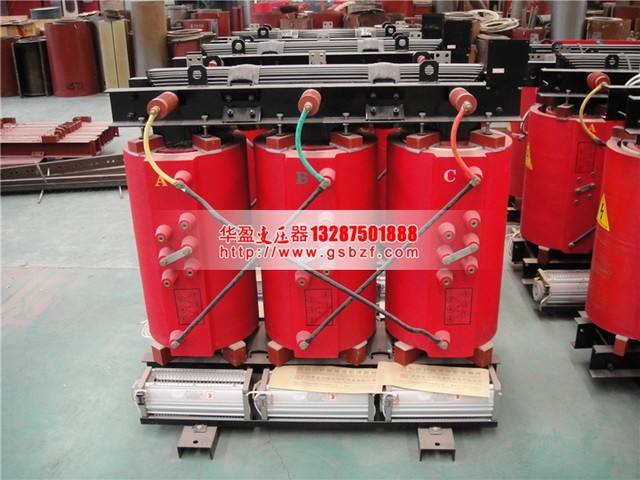

100KVA干式變壓器適用于防火要求高、負荷波動大以及污穢潮濕的惡劣環境中。如:機場、發電廠、冶金作業、醫院、高層建筑、購物中心、居民密集區以及石油化工、核電站、核潛艇等特殊環境中。100KVA干式變壓器采用環氧樹脂澆注三相干式變壓器具有安全,阻燃防火,無污染,可直接安裝在負荷中心。免維護、安裝簡便。防潮性能好,停運后不經預干燥即可投入運行。損耗低,局部放電量低、噪音小、強迫風冷條件下可以120% 額定負載運行。自己備有完善的溫度保護控制系統,為變壓器安全運行提供可靠保障。100KVA干式變壓器的可靠性指標已經達到國內先進水平。
100KVA干式變壓器性能特點:
散熱條件好,熱壽命長,過負荷能力極強,在120%長期過負荷、IP45條件無強迫風冷,可長期滿負荷運行。
極高的安全及阻燃性能,在800℃高溫長時間燃燒下無煙霧產生。
極強的抗熱沖擊能力(可以在-50℃下立即加滿負荷)。
百分百防水密封性,優異的憎水性、防潮性。
獨特的線圈結構和強場計算,使產品幾乎無局放產品。
損耗低,節能效果顯著,與SC9系列干式變壓器相比空載損耗平均下降10%,負載損耗下降50%。
壽命期后可輕易將絕緣材料和銅錢分離回收利用,不污染環境。
100KVA干式變壓器其性能指標已達到國際先進水平,并且具有節能、環保、低噪音、散熱好等特點;不用維護,而且安裝方便。完善的溫度保護控制系統,為干式變壓器的安全運行提供了可靠的保障,并可以根據用戶的要求設計并制作外殼。
100KVA干式變壓器使用條件:
1.環境溫度:-50℃~+50℃
2.海拔高度<=1000m
100KVA干式變壓器產品特點
1、線圈采用銅導線纏繞或箔繞,以玻璃纖維增強,環氧樹脂不加填料真空干燥脫氣脫濕整體澆注,機械強度高,抗短路,耐沖擊能力強。
2、高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構,鋼性好,便于調檔,美觀整齊。
3、鐵芯采用優質晶粒取向冷軋硅鋼片疊制,45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋,耐潮濕,防銹,降噪。
4、鐵芯、夾件和線圈之間采用彈性件夾緊,使線圈處于穩定壓緊狀態,以降低噪音。
5、變壓器按自冷設計,整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道,可配備強迫風冷裝置(冷卻風機),采用強迫風冷裝置后,可提高輸出容量20%。
6、配有溫控器,在低壓線圈頂部的預埋孔內放置鉑電阻(Pt80)。以監測變壓器繞組溫升,自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能,為干式變壓器提供可靠的過載保護裝置,從而提高干式變壓器運行的安全性。
100KVA干式變壓器產品結構
鐵芯:鐵芯選用進口優質冷軋硅鋼片,三階全斜接縫結構,芯柱采用F級無緯帶綁扎,鐵芯表面采用環氧樹脂包封,降低了空載損耗,空載電流和鐵皮噪聲,夾件和緊回件經特殊表面處理,使產品外觀質量有了進一步提高。
溫控系統和風冷系統:采用橫流頂吹式冷卻風機,該冷卻風機具有噪聲小,風壓高,外形美觀等特點,增強了變壓器的過載能力。溫度控制采用智能溫控儀,提高了變壓器運行安全可靠性。
保護外殼和出線母排:保護外殼對變壓器作進一步保護,防護等級有IP20、IP23等。外殼材料有鋁合金、冷軋鋼板,不銹鋼等供用戶選擇。低壓出線用標準母線排出線,側出線和頂出線均可,也可為用戶設計特殊出線方式。
100KVA干式變壓器執行標準
1、GB1094.11-2007干式電力變壓器
2、GB/T10228-2008干式電力變壓器技術參數和要求
3、GB1094.10-2003電力變壓器第3部分:絕緣水平、絕緣試驗和外絕緣空氣間隙
4、JB/T8008-2004 6~500KV級變壓器聲級
5、JB/T56009-1998干式電力變壓器產品質量分等
