干式變壓器型號

　　我們常用的變壓器為干式變壓器，型號為“SCB10-1000kVA/10KV/0.4kV”。

　　用“S”表明干式變壓器為三相變壓器，用D取代S為單相變壓器。C表明變壓器繞阻為樹脂澆筑成形固態，即干式變壓器。B為箔繞，若用R取代B為纏線繞，若L為鋁繞，若Z為有載調壓，若銅則不標識。

　　十是設計號，又稱為技術號。1000KVA表明變壓器的短路容量(1000KVA)。10KV為一次額定電流，0.4kV為二次額定電流。

　　干式變壓器參數

　　干式變壓器參數如下：使用次數50/60HZ;空載電流《4%;耐壓強度20000V/min無穿透;測試設備YZ1802耐壓試驗儀(20mA);阻燃等級F級。

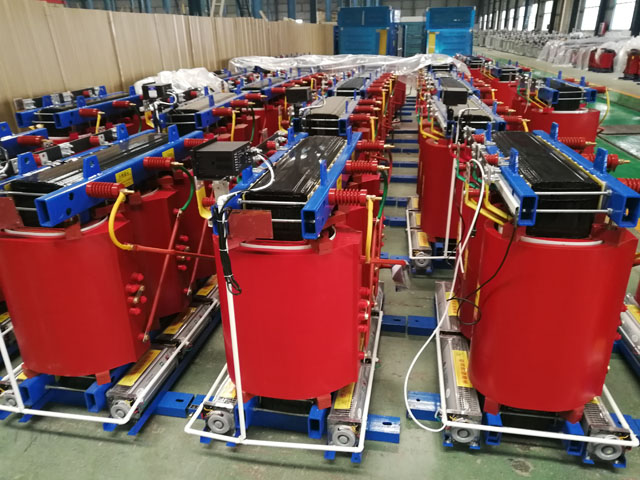

　　干式變壓器廣泛用于局部照明、多層建筑、機場、港口、CNC工業設備等地方，簡單說干式變壓器就是指鐵心和繞阻不預浸在絕緣油里的變壓器。

　　冷卻方式分成自然蒸發冷卻(AN)和逼迫蒸發冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。逼迫風冷時，變壓器導出容積可提高50%。適用斷續過負荷運作，或緊急事故過負荷運作;因為過負荷時負載損耗和阻抗電壓增幅較大，處在非經濟運行狀態，故不可使之處在長期持續過負荷運作。

　　干式變壓器主要由硅鋼片組成的鐵心和環氧樹脂澆筑的線圈組成，高低壓線圈之間擺放絕緣筒提升電氣絕緣，并由墊板支撐和管束線圈，其零部件搭接的緊固件都有緊固特性。
